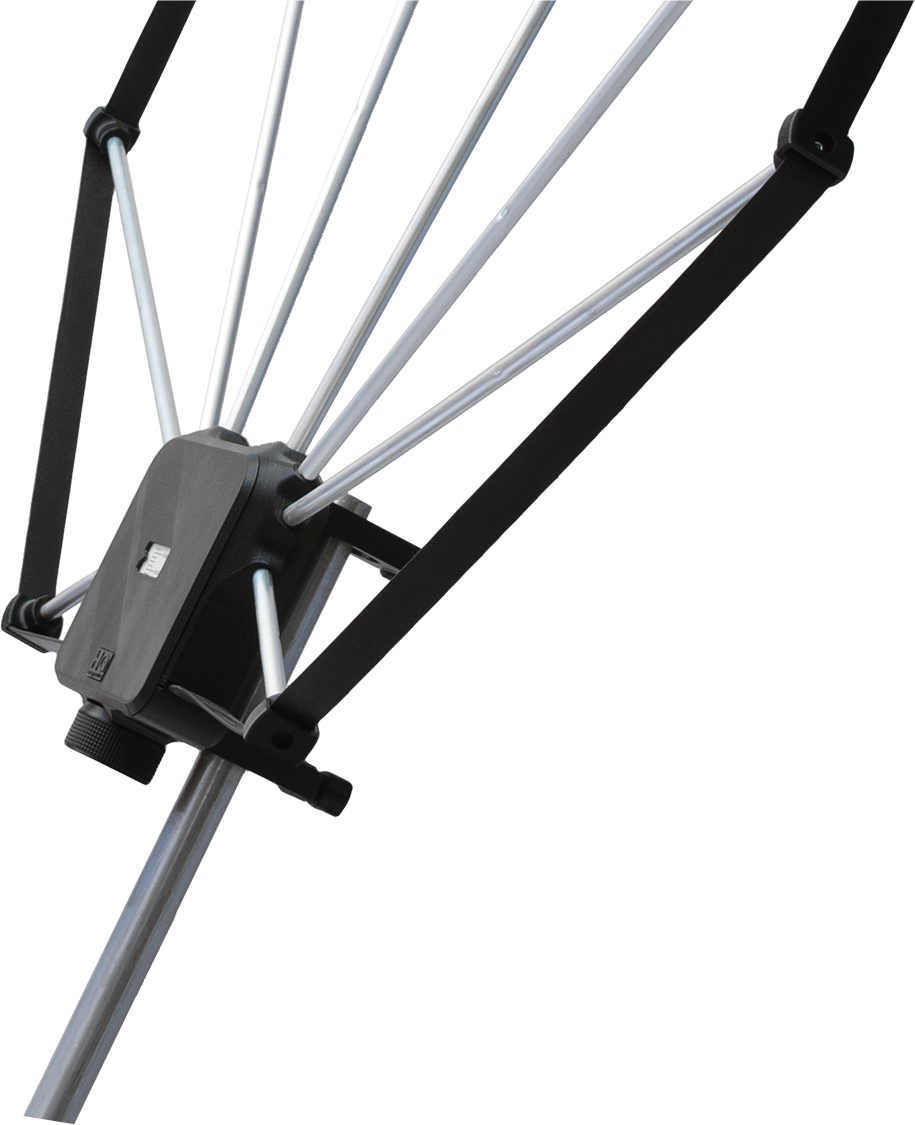

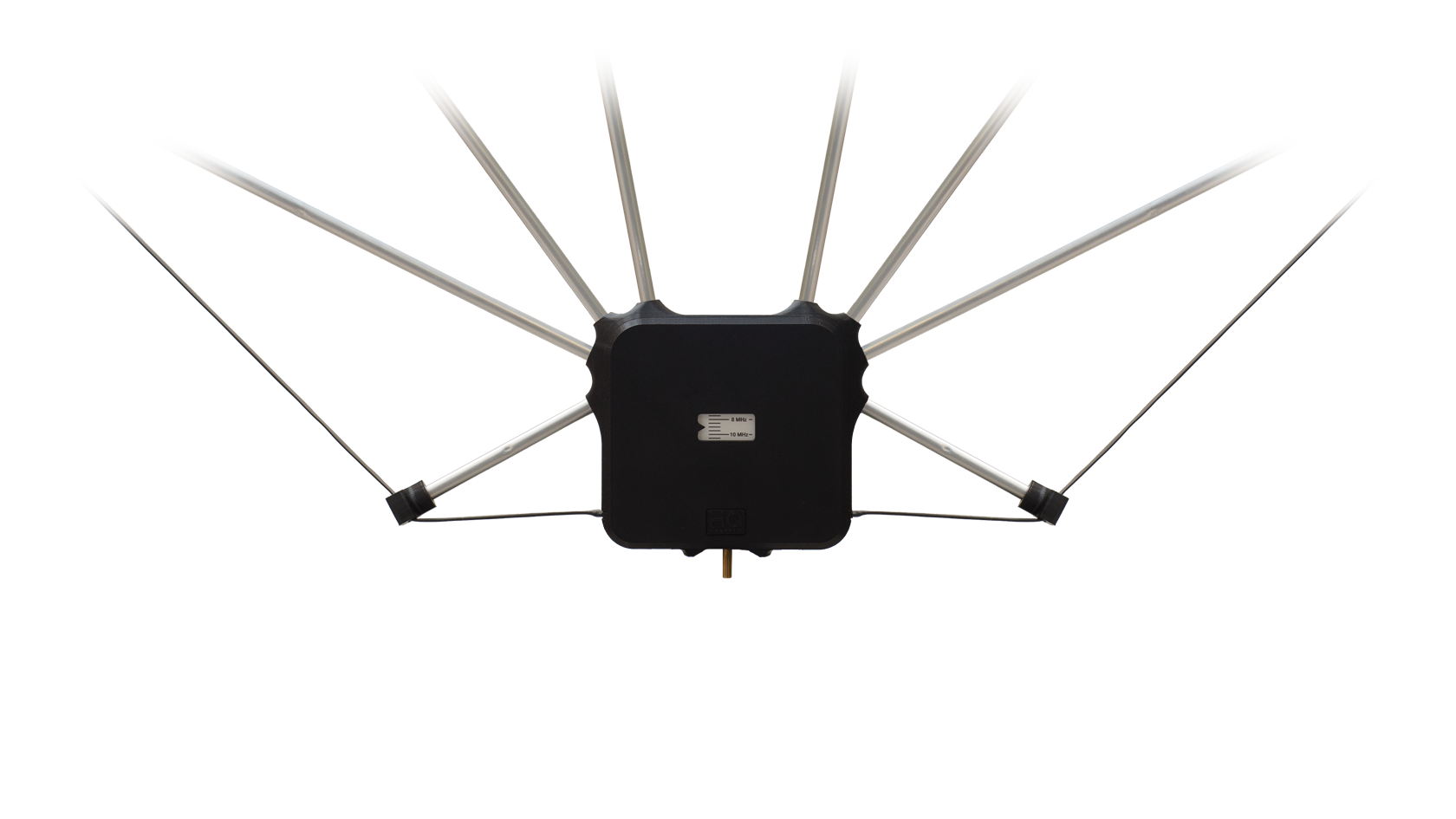

SPIDERLOOP A120 M
Ручная антенна диапазона 6.2 - 22.5 МГц
контролируйте частоту при настройке по шуму
устанавливайте резонанс непосредственно на антенне
Лёгкое и компактное дополнение вашего мобильного трансивера
ВАШ КОМПАНЬОН В ПОЕЗДКАХ И ПОХОДАХ
Или удалённо с подключаемым модулем Remote Control
Шаг 3:
Подключите
пульт управления
Подключите
пульт управления
Шаг 2:

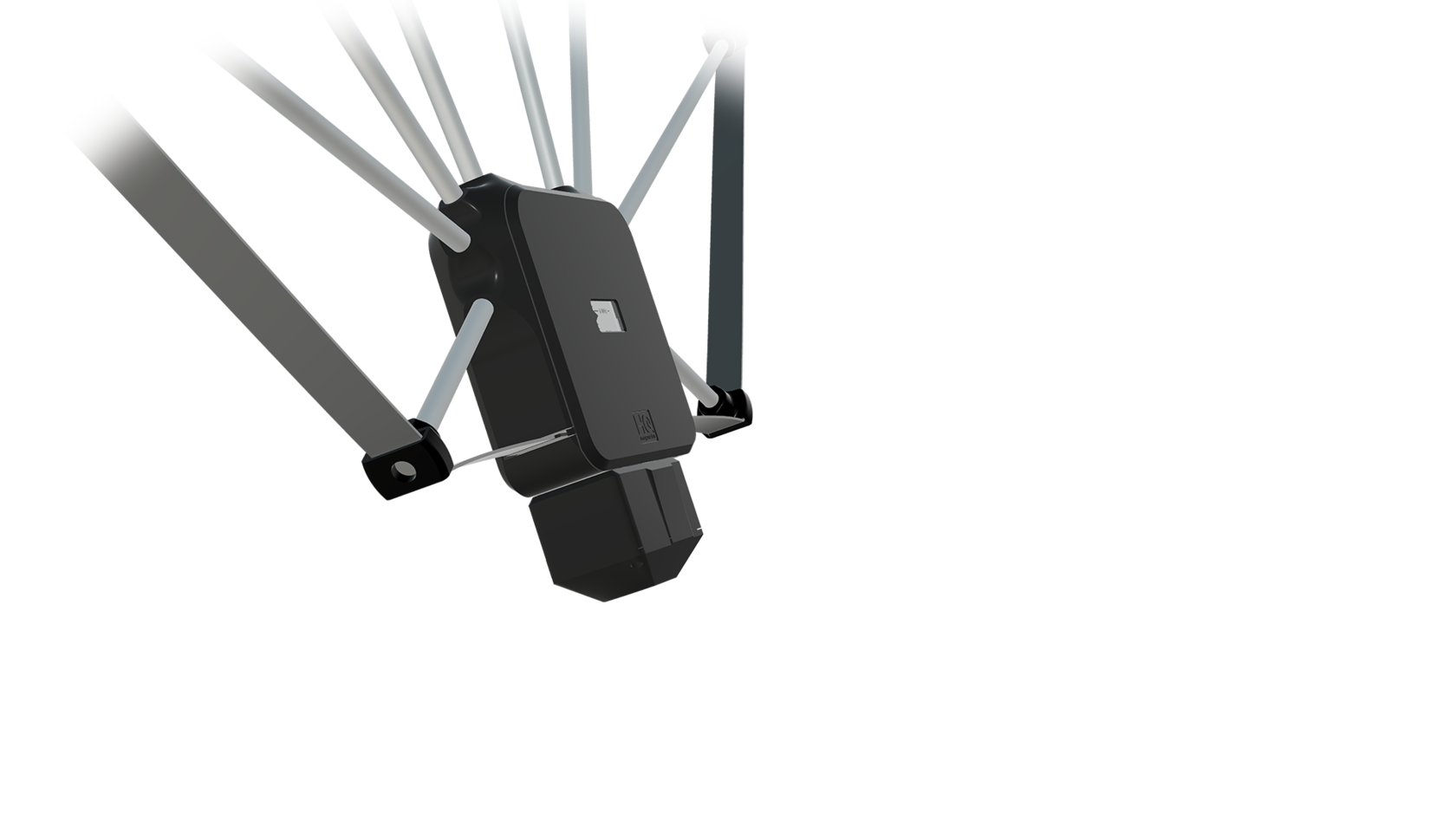

Установите актуатор
Установите актуатор
Шаг 1:
Снимите ручку
Снимите ручку
контролируйте частоту при настройке по шуму
ЧАСТОТНАЯ ШКАЛА
устанавливайте резонанс непосредственно на антенне
РУЧКА НАСТРОЙКИ
Раскройте весь потенциал антенны С системой Remote Control
Лёгкое и компактное дополнение вашего мобильного трансивера
ВАШ КОМПАНЬОН В ПОЕЗДКАХ И ПОХОДАХ
Шаг 4: Начните работу в эфире
В вашем распоряжении три режима работы пульта управления с возможностью подключения до 4-х антенн
Ручка управления прямо на вашем столе
Позволяет совершать минимальный шаг - удобно при перемещении в пределах диапазона
Подстройка кнопками
Используется в режимах быстрой и точной настройки для поиска резонанса
Управление
вращением ручки
вращением ручки
Сохраняйте наиболее используемые частоты в память и загружайте по необходимости
Функция предустановок
Доступные функции пульта управления
2.5 кг - вес походного комплекта
3.5 кг - вес комплекта Remote Control
3.5 кг - вес комплекта Remote Control
Малый вес комплекта
Эффективность и надежность в одном корпусе
Воздушный конденсатор
Всего три минуты до начала работы в эфире
Быстрая сборка и разборка
Мощность излучения в 100% цикле - 50 Вт
Доступная мощность в малом весе
Для работы модуля Remote Control
Максимальная длина 40 м
Другие особенности системы
SPIDERLOOP A120 M
Коаксиальный кабель 3.5 м
Сумка
Коаксиальный кабель 3.5 м
Сумка
Стандартный
комплект:
17 500 руб.
SPIDERLOOP A120 M

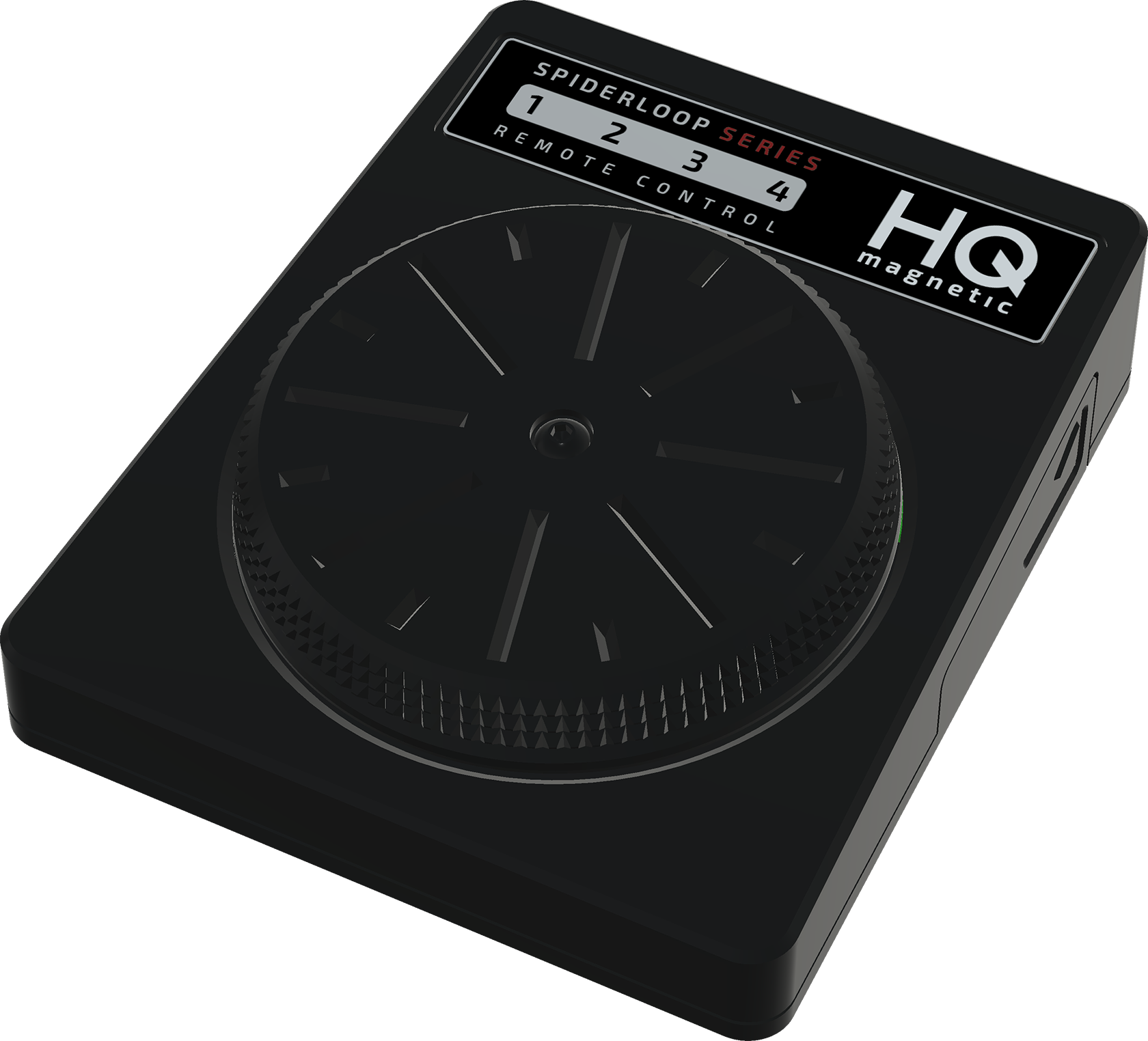

Пульт управления SL Base
Актуатор SL Node
Коаксиальный кабель 10 м
Кабель управления 10 м
Сумка
Пульт управления SL Base
Актуатор SL Node
Коаксиальный кабель 10 м
Кабель управления 10 м
Сумка
Комплект "Антенна + Remote Control":
29 100 руб.
Доступны для приобретения в качестве апгрейда
Устройства системы Remote Control
от 12 500 руб.
Технические характеристики
Антенный модуль
Диапазон частот: 6.2 - 22.5 МГц
Волновое сопротивление: 50 Ом
Коэффициент согласования (КСВ): менее 1.5
Максимальная мощность излучения: 70 Вт
Мощность в 100% цикле: 50 Вт
Волновое сопротивление: 50 Ом
Коэффициент согласования (КСВ): менее 1.5
Максимальная мощность излучения: 70 Вт
Мощность в 100% цикле: 50 Вт
Частота (МГц)
Коэффициент усиления (дБи)
-6
-2.3
0
+1
+1.2
-2.3
0
+1
+1.2
7
10
14
18
21
10
14
18
21
Комплектация
Антенный модуль
Коаксиальный кабель (UHF - UHF) штекер (3 м)
Пластиковый кронштейн под трубу
Чехол
Руководство пользователя
Коаксиальный кабель (UHF - UHF) штекер (3 м)
Пластиковый кронштейн под трубу
Чехол
Руководство пользователя
Система
Максимальная длина кабеля управления: 40 м
Минимальная длина кабеля управления: 10 м
Минимальная длина кабеля управления: 10 м
Пульт управления
SL Base
SL Base
Максимальное число актуаторов: 4
Режимы настройки: ручной, вращением ручки, нажатием кнопок или по предустановкам
Питание: 12.5 В ± 1.5 В, 0.6 А
Температура эксплуатации: от +10 до +30 °С
Режимы настройки: ручной, вращением ручки, нажатием кнопок или по предустановкам
Питание: 12.5 В ± 1.5 В, 0.6 А
Температура эксплуатации: от +10 до +30 °С
Актуатор SL Node
Максимальная мощность излучения антенны (PEP) для непрерывной работы: 50 Вт
Температура эксплуатации: от -20 до +30 °С
Температура эксплуатации: от -20 до +30 °С

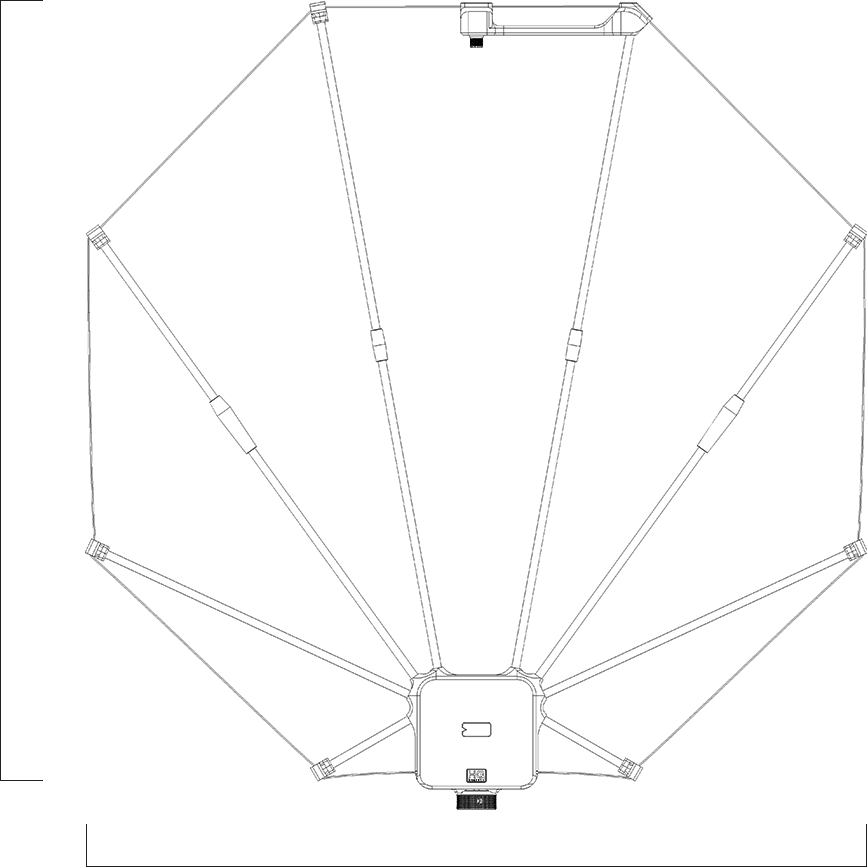

Высота 1 м
Ширина 1 м
Габаритные размеры (антенный модуль):
1 x 1 x 0.05 м
Габариты упаковки:
0.48 x 0.31 x 0.07 м
1 x 1 x 0.05 м
Габариты упаковки:
0.48 x 0.31 x 0.07 м
Вес (антенный модуль):
1.3 кг
Вес с упаковкой:
2.5 кг - стандартный комплект
3.5 кг - антенна + Remote Control
1.3 кг
Вес с упаковкой:
2.5 кг - стандартный комплект
3.5 кг - антенна + Remote Control
Документация
Версия 1.3
06/09/2022 1.1 МБ (PDF)
Руководство пользователя SPIDERLOOP A120 M (RU)
Версия 1.3
06/09/2022 1.1 МБ (PDF)
Руководство пользователя SPIDERLOOP A120 M (ENG)
Версия 1.2
06/09/2022 0.6 МБ (PDF)
Руководство пользователя Remote Control (RU)
Версия 1.1
06/09/2022 0.6 МБ (PDF)
Руководство пользователя Remote Control (ENG)
06/09/2022 1.1 МБ (PDF)
Руководство пользователя SPIDERLOOP A120 M (RU)
Версия 1.3
06/09/2022 1.1 МБ (PDF)
Руководство пользователя SPIDERLOOP A120 M (ENG)
Версия 1.2
06/09/2022 0.6 МБ (PDF)
Руководство пользователя Remote Control (RU)
Версия 1.1
06/09/2022 0.6 МБ (PDF)
Руководство пользователя Remote Control (ENG)
